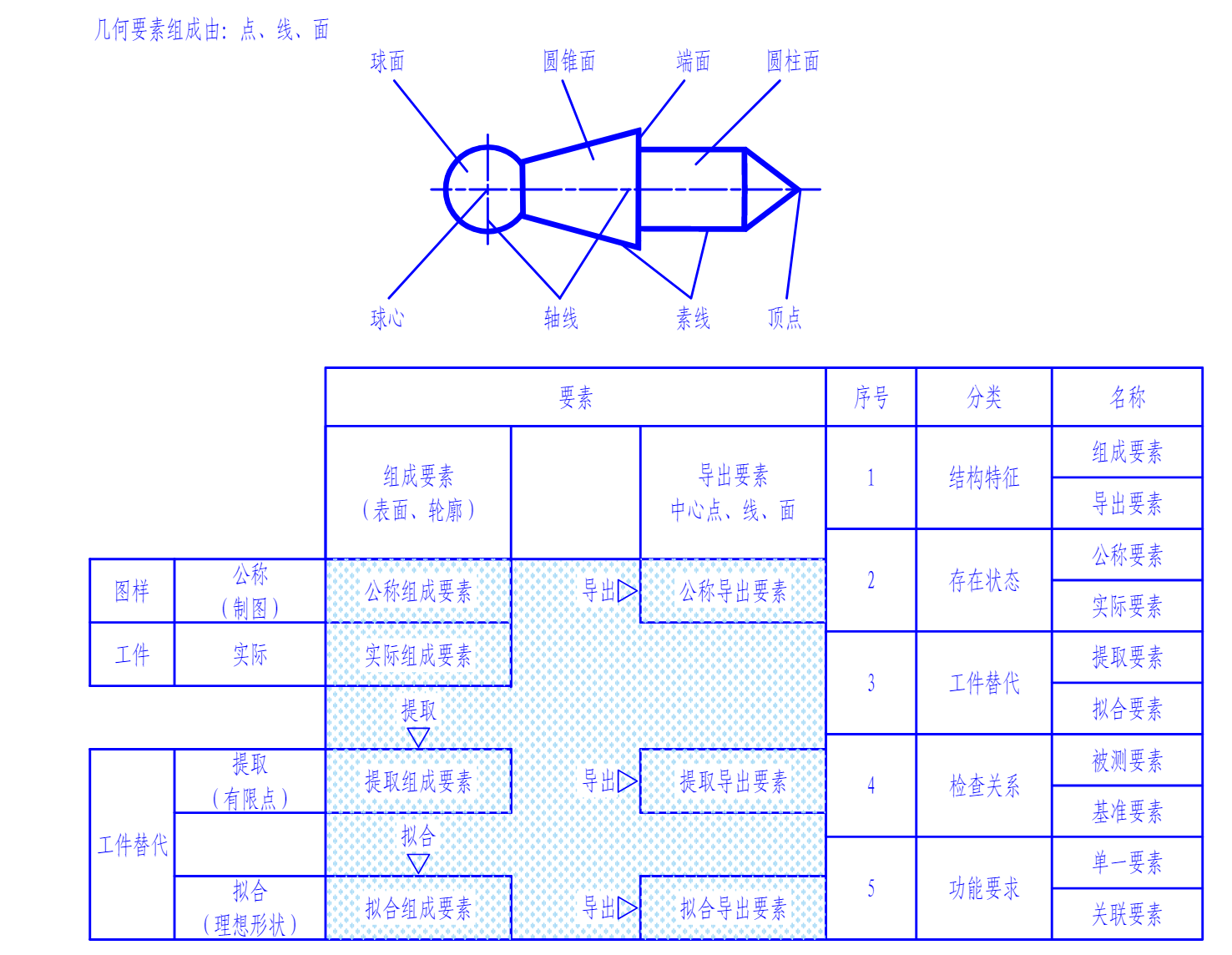

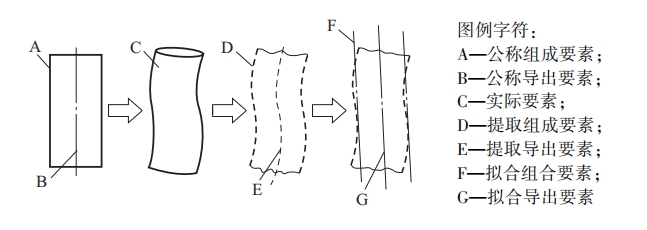

在机械制图和几何尺寸公差中，几何要素是指构成零件几何形状的基本元素。这些要素可以是点、线、面等，并且在机械设计中起着至关重要的作用。以下是几何要素的主要组成部分及其详细说明：

几何要素的分类

几何要素可以分为以下几类：

1. 单一要素
2. 关联要素

单一要素

单一要素是指独立存在的几何元素，不受其他要素的影响。常见的单一要素包括：

• 点：几何中的最基本元素，没有大小和方向。
• 线：由一系列点组成的连续路径。
  • 直线：没有弯曲的线。
  • 曲线：有弯曲的线。
• 平面：二维的无限延伸表面。
• 曲面：三维的表面，可以是圆柱面、圆锥面、球面等。

关联要素

关联要素是指与其他要素有关联的几何元素，通常用于描述零件之间的相对位置关系。常见的关联要素包括：

• 轴线：描述圆柱体或圆锥体中心的直线。
• 中心平面：描述对称零件的中心平面。
• 基准面：用于定位和测量其他要素的位置。
• 基准轴线：用于定位和测量其他要素的位置。

几何要素的表示方法

在机械制图中，几何要素通常通过以下方式表示：

1. 图形表示：直接在图纸上绘制几何形状。
2. 文字标注：在图纸上标注具体的尺寸和公差。
3. 符号表示：使用特定的符号来表示几何要素的特征。

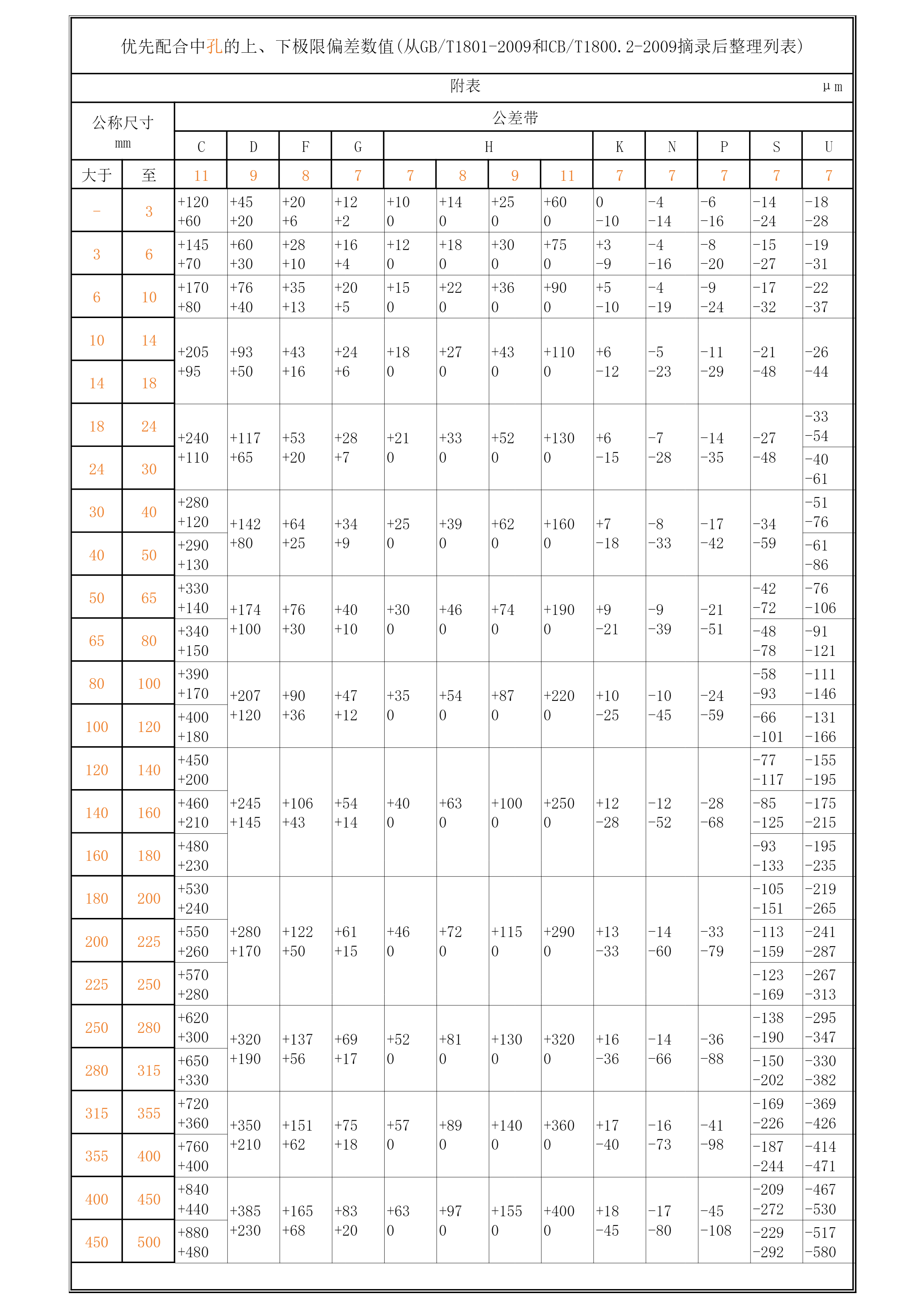

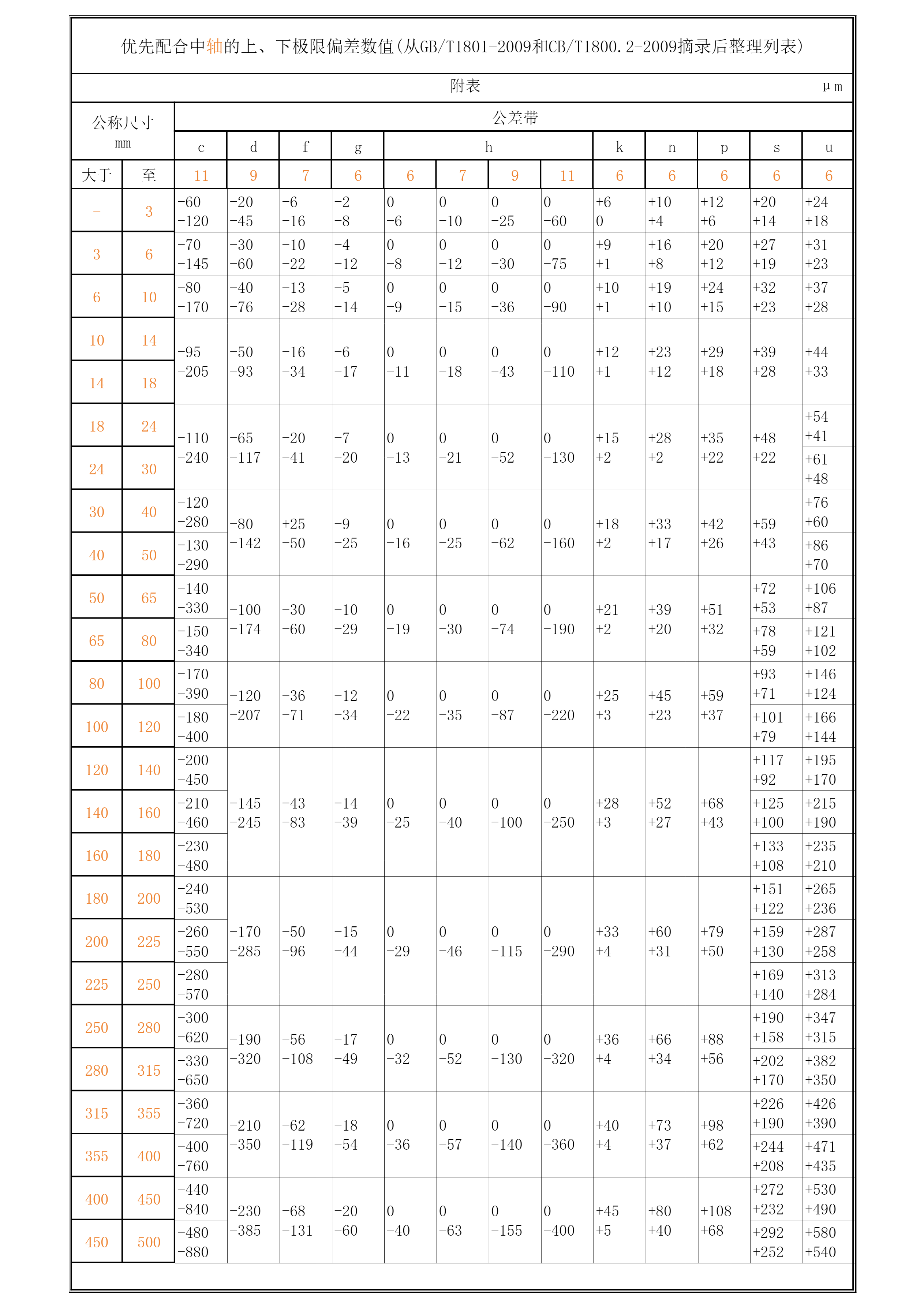

孔轴公差表是一种标准化表格，用于规定孔和轴在不同基本尺寸下的公差带大小和位置。孔轴公差表的作用主要体现在以下几个方面：

1. 标准化制造：通过提供统一的标准，孔轴公差表帮助制造商按照规定的公差带进行加工，确保零件的一致性和互换性。
2. 尺寸控制：公差表定义了孔和轴的尺寸公差，即允许的最大和最小尺寸范围，这对于控制零件尺寸至关重要。
3. 配合选择：孔轴公差表根据不同的配合类型（间隙配合、过盈配合、过渡配合）提供了相应的公差带，便于设计师选择合适的配合方式。
4. 制造指导：公差表为加工者提供了具体的尺寸控制目标，指导他们如何设定机床参数以达到所需的精度。
5. 质量检验：公差表为质量检验人员提供了一个标准，以便检查零件是否符合设计要求。
6. 成本控制：通过选择适当的公差等级，可以平衡制造成本与产品性能的要求。较严格的公差等级通常意味着更高的制造成本。
7. 设计灵活性：公差表提供了多种公差等级供设计师选择，可以根据具体的应用需求灵活地选择合适的公差等级。
8. 国际通用性：许多国家和地区都遵循国际标准化组织（ISO）制定的孔轴公差标准，这有助于国际间的贸易和技术交流。
